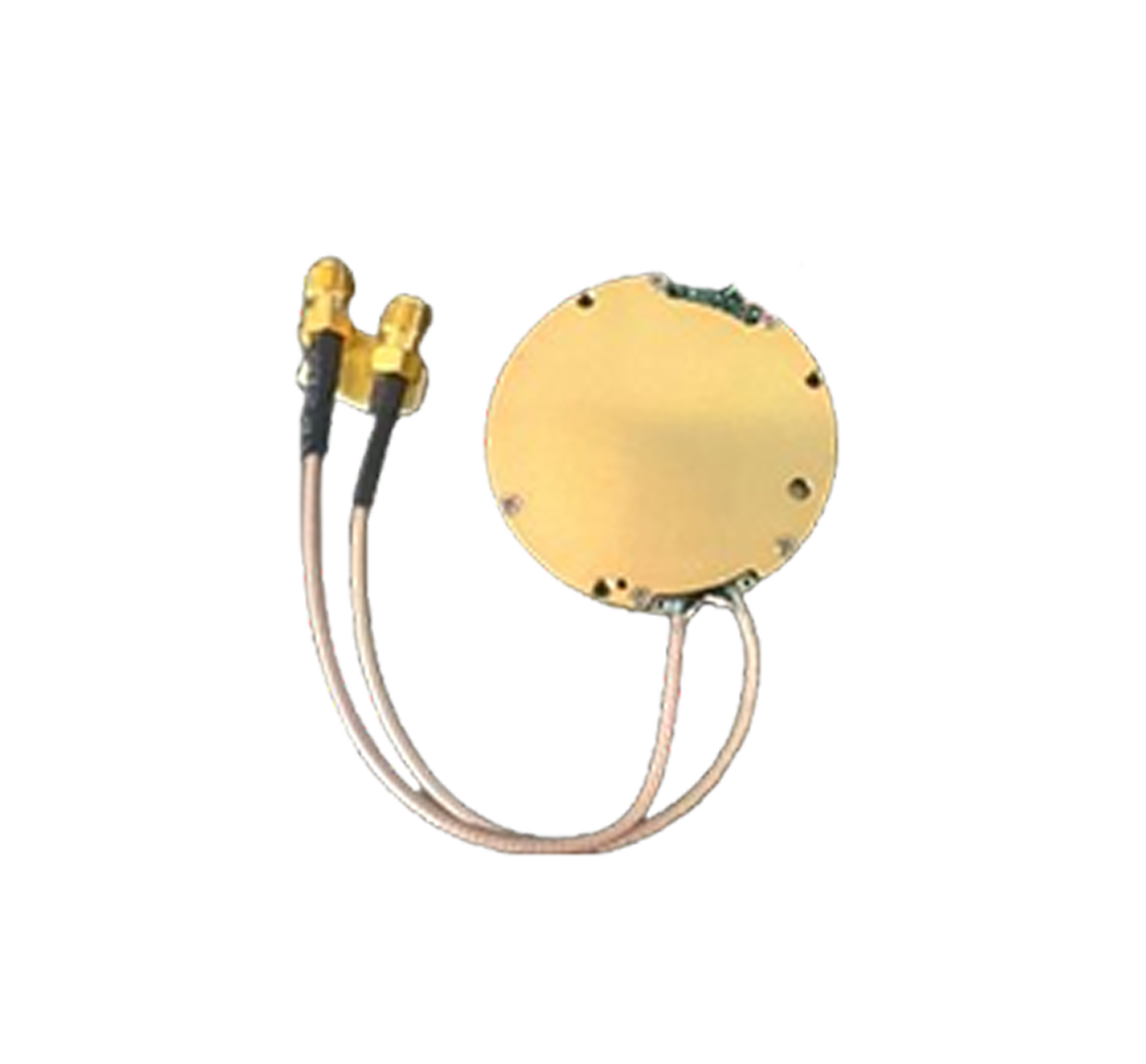

SN3P9400QN型北斗接收机模块

产品型号：SN3P9400QN
SN3P9400QN型北斗接收机模块是我公司自主研发设计，具备RNSS定位功能、RTK定位功能、定向、测速、定时功能的一款高性能北斗接收机模块。能够支持BDS_B1、B3频点、 GPS_L1频点导航信号。
主要功能
主要性能



  SN3P9400QN型北斗接收机模块是我公司自主研发设计，具备RNSS定位功能、RTK定位功能、定向、测速、定时功能的一款高性能北斗接收机模块。能够支持BDS_B1、B3频点、 GPS_L1频点导航信号。该接收机外形尺寸紧凑，方便用户集成，是特种小型化应用的理想解决方案。

主要功能

  • 具备RNSS、RTD、RTK定位及双天线定向功能；
  • 具备接收BDS_B1、BDS_B1 B3、GPS_L1信号进行实时定位、测速和授时功能；
  • 具备接收外部差分信息实现伪距差分RTD定位和载波相位差分RTK定位功能；
  • 支持抗旋转功能；
  • 具备秒脉冲信号输出功能；
  • 具备单系统、多系统组合定位的工作模式；
  • 具备伪距、载波相位观测量输出功能；





RNSS性能指标
捕获灵敏度 ≤-143dBm
跟踪灵敏度 ≤-155dBm
冷启动首次定位时间 ≤25s
热启动首次定位时间 ≤2s
重捕获时间 ≤2s(95%)
单点定位精度 水平 ≤8m(95%)
垂直 ≤9m(95%)
速度精度 0.50m/s（1σ）
载波相位精度 ≤0.01周 (RMS）
伪距精度 ≤0.10m (RMS）
伪距差分RTD定位精度(95%，PDOP≤4) 水平 ≤2m
垂直 ≤2m
数据更新率 1Hz、2Hz、10Hz 可配（默认 1Hz）
通道数 总支持通道数不少于64个
载波相位差分RTK定位性能指标（选配）
载波相位差分定位精度(RMS) 静态 10mm +1×10-6D（D为基线长度）
15mm +2×10-6D（D为基线长度
动态 20mm +1×10-6D（D为基线长度）
30mm +2×10-6D（D为基线长度）
冷启动（直捕）初始化时间 ≤105s
数据输出频度 1Hz、2Hz、10Hz可配，默认1Hz
动态性能指标
适应速度 0m/s~515 m/s；0m/s~2000m/s（选配）
适应海拔高度 -500m~25000m
过载 20000g；(灌后抗过载)
适应转数 0r/s~200 r/s
定向性能指标（选配）
定向精度 静态 ≤0.15°/m
动态 ≤0.3°/m
冷启动（直捕）初始化时间 ≤105s
定向数据输出频度 1Hz、2Hz、10Hz可配，默认1Hz
授时性能指标
授时精度 优于20ns
信号特性 3.3V LVTTL 电平
脉冲宽度 0～500ms 可配(默认1ms宽度)
脉冲极性 上升/下降沿可配置（默认上升沿）
电源特性
电源输入 5V±0.5V
平均功耗 ≤2.0W
馈电特性 馈电电压 +5.0V±0.5V
馈电电流 ≥100mA
环境适应性
工作温度 -40℃～+70℃
贮存温度 -55℃～+85℃
硬件特性
结构尺寸 Ø38mm(±0.2mm)×7.6mm (±0.2mm)
安装孔直径 Ø1.2mm
结构重量 ≤25g（非灌封情况）
