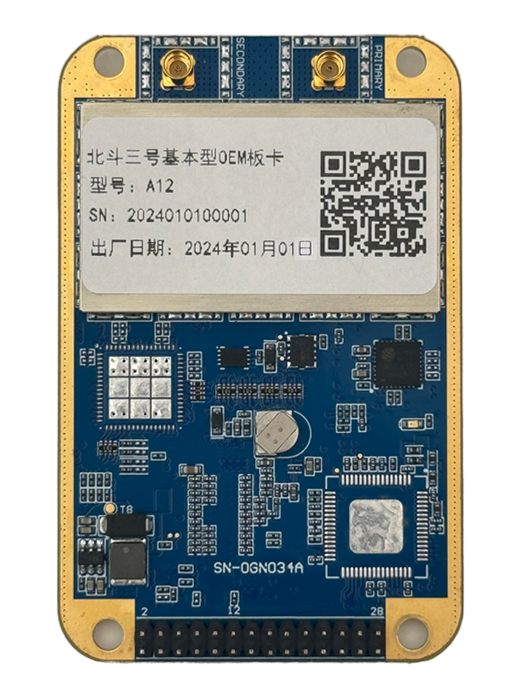

A12/13系列北斗三号基本型OEM板卡

产品型号：A12/13
A12/13系列北斗三号基本型OEM板卡基于我公司完全自主知识产权的北斗三号综合型基带芯片设计，具备北斗三号RNSS功能、RTK功能、定向功能，是一款高性能北斗三号接收机板卡。
产品特点
主要性能
参数配置



  A12/13系列北斗三号基本型OEM板卡基于我公司完全自主知识产权的北斗三号综合型基带芯片设计，具备北斗三号RNSS功能、RTK功能、定向功能，是一款高性能北斗三号接收机板卡。能够支持北斗三号B1、B2、B3频点频点，同时能兼容GPS_L1频点C/A码、GLONASS_L1、Galileo_E1 等多系统多频点。该接收机外形尺寸紧凑，物理尺寸仅为71mm×45mm×10mm，与NOVATEL7系列OEM板卡尺寸兼容，方便用户原位替换使用，是特种小型化应用的理想解决方案。



主要功能

  • 具有与NOVATEL7系列OEM板卡尺寸兼容特点，方便用户原位替换使用；
  • 具备RNSS、RTD、RTK及双天线定向功能；
  • 具备接收北斗三号B1、B2、B3、GPS_L1、GLONASS_L1、Galileo_E1信号进行实时定位、测速和授时功能；
  • 具备接收北斗 SBAS 信号进行星基增强定位功能；
  • 具有接收外部差分信息进行伪距差分定位和载波相位差分定位功能；
  • 具备单频、双频组合定位的工作模式；
  • 具备伪距、载波相位观测量输出功能。





RNSS性能指标
捕获灵敏度 B1C：≤-143dBm
跟踪灵敏度 B1C：≤-155dBm
冷启动首次定位时间 B1C：≤25s
热启动首次定位时间 B1C：≤2s
重捕获时间 B1C：≤2s(95%)
单点定位精度 水平：≤8m(95%)；垂直：≤9m(95%)
北斗 RN 双频定位精度 水平：≤4m(95%)；垂直：≤6m(95%)
载波相位精度 ≤0.01周 (RMS）
伪距精度 ≤0.10m (RMS）
SBAS 定位精度(95%，PDOP≤4) 水平：≤2.5m；垂直：≤4.0m
伪距差分定位精度(95%，PDOP≤4) 水平：≤2m；垂直：≤2m
抗干扰性能（信号电平-133dBm）
 对于欺骗式干扰，干扰信号相对卫星信号的功率强-5～10dB，相对于卫星信号的最小时延 1.5 个基码宽度；
可消除延迟在一定范围内的多径对原始观测量的影响，多径相对于直达信号的最小延迟要求优于0.5个基码宽度。
数据更新率 1Hz、2Hz、10Hz、20Hz 可配（默认 1Hz）
通道数 总支持通道数不少于120个
载波相位差分定位性能指标
载波相位差分定位精度(RMS)
 静态 10mm +1×10-6D（D为基线长度）；
15mm +2×10-6D（D为基线长度）；
动态 20mm +1×10-6D（D为基线长度）；
30mm +2×10-6D（D为基线长度）；
冷启动（直捕）初始化时间 ≤105s
数据输出频度 1Hz、2Hz、10Hz可配，默认1Hz
定向性能指标（选配功能）
定向精度
 静态 ≤0.15°/m
动态 ≤0. 3°/m
冷启动（直捕）初始化时间 ≤105s
定向数据输出频度 1Hz、2Hz、10Hz可配，默认1Hz
授时性能指标
授时精度 优于20ns
信号特性 3.3V_LVTTL 电平
脉冲宽度 0～500ms 可配(默认1ms宽度
脉冲极性 上升/下降沿可配置（默认上升沿）
电源特性
电源输入 3.3V±5%V
平均功耗 ≤2.0W
馈电特性 馈电电压：+3.3V±0.5V；
馈电电流：≥200mA
环境适应性
工作温度 -40℃～+85℃
贮存温度 -55℃～+85℃





A12/13系列北斗三号基本型OEM板卡具体配置参数如下表所示，用户可根据实际需求进行选择。





功能项 功能要求 A12 A13
定位功能 多系统多频点 PVT 定位 ● ●
星基增强定位、伪距差分定位 ● ●
载波相位差分定位 ○ ○
定向功能 双天线定向 ○ ○
信号类型 B1I、B1C、B2a、B2b、B3I ● ●
GPS_L1 C/A、GLONASS_L1、Galileo_E1 OS ○ ○
动态性能 低动态：速度≤515m/s，加速度≤4g ● ●
中动态：速度≤1720m/s，加速度≤30g, 加加速度≤3g/s ● ●
高动态：速度≤8160m/s；加速度≤50g；加加速度≤50g/s ○ ○
抗干扰 B3 抗窄带干扰：干信比优于 75dB； - ●
抗欺骗式干扰：干扰信号相对卫星信号的功率强-5～10dB，相对于卫星信号的最小时延 1.5 个基码宽度。 ● ●
抗多径干扰：多径相对于直达信号的最小延迟要求优于 0.5 个基码宽度。 ● ●
数据更新率 默认1Hz，1Hz、2Hz、10Hz可配 ● ●
原始观测量输出 输出原始伪距观测值和载波相位数据 ● ●
授时输出 脉宽0～500ms可配（默认1ms），精度优于20ns（95%） ● ●
对时输出 默认输出IRIG-B（DC）码，用于B码对时 ● ●







注：“●”为标配； “-”为不支持 ；“○”为选配
