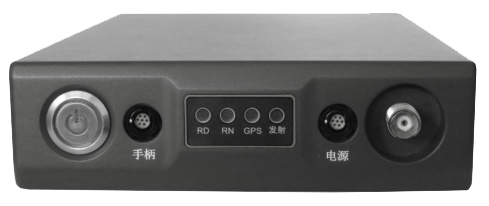

SN3P100FC型北斗三号分体式车载型用户机

产品型号：SN3P100FC
SN3P100FC型北斗三号分体式车载型用户机是北斗卫星导航定位系统的应用终端设备，具备接收北斗三号卫星播发的RNSS、BDS_RDSS和全球短报文导航信号，实现多种模式的定位、测速、授时以及区域RDSS、全球短报文和位置报告等功能。
产品特点
性能指标



  SN3P100FC型北斗三号分体式车载型用户机是北斗卫星导航定位系统的应用终端设备，具备接收北斗三号卫星播发的RNSS、BDS_RDSS和全球短报文导航信号，实现多种模式的定位、测速、授时以及区域RDSS、全球短报文和位置报告等功能，是基于北斗卫星导航系统实现各种车辆平台自动指挥调度与监控的通用设备。整机采用1U高度设计，可安装在车辆前装平台使用。



产品特点

  • 具有多种模式的定位、测速以及授时功能；
  • 具备接收处理北斗导航卫星播发的SBAS增强服务信号能力，实现SBAS增强功能；
  • 具备区域RDSS以及全球短报文通信功能，实现应急搜救、定位报告和短报文通信；
  • 具备汉字，代码以及汉字代码混合传输等三种电文传输方式；
  • 分体式结构设计，方便车辆内部前装安装使用；
  • 环境适应能力满足野外环境使用。





RNSS性能指标
接收频点 B1I、B1C、B3I
接收通道 128个
捕获灵敏度 -140dBm（天线：方位0°～360°，仰角大于30°）
定位精度（95%） 水平≤8m，高程≤9m。(在PDOP≤6或HDOP≤4时)
测速精度（95%） ≤0.2m/s。(在PDOP≤6或HDOP≤4时)
跟踪信号功率范围 -155dBm～-105dBm
首次定位时间 冷启动≤60s；热启动≤5s
失锁重捕时间 ≤3s（卫星信号中断30秒后）
定位数据输出 ≥1次/秒
RDSS性能指标
S频点 S2C
接收灵敏度 -123.8dBm（专用段24kbps信息帧，误码率优于1×10-5。），天线（方位0°～360°，仰角20°～90°）
首次捕获时间（95%） ≤2s
失锁重捕获时间（95%） ≤1s（卫星信号中断30秒后）
同时接收波束个数 ≥14个
发射信号类型 Lf1、Lf2、Lf3
发射EIEP值 ≤13dBW，根据入站信息数率自适应可调
信息处理性能 支持发送的北斗三号单次报文最大长度：1000个汉字
发射信号频率准确性 优于5×10-7（阿仑方差）
发射信号载波抑制 ≥30dB
BPSK载波相位调制偏差 ≤3°
全球短报文性能指标
接收信号类型 B2b导航信号
接收灵敏度 -127.6dBm（误码率优于1×10-5。），天线（方位0°～360°，仰角20°～90°）
发射信号类型 Lf4
发射EIEP值 ≤13dBW，根据入站信息数率自适应可调
信息处理性能 单次报文最大长度：40个汉字
发射信号频率准确性 优于5×10-7（阿仑方差）
对外接口
电源接口 直流9~32V 推拉式连接器（FGX0F1S-P02H）
串口 RS232推拉式连接器（FGX1F1S-P07S）
环境适应性
工作温度 主机:－40℃～+55℃，天线:－40℃ ～+70℃
存储温度 -55℃~+70℃
湿  度 95%（+40ºC）
其  他 冲击、振动、电磁兼容性等指标满足GJB相关要求
结构特征
主机尺寸 ≤212mm×155mm×44mm
天线尺寸 ≤Φ220mm×170mm
重   量 ≤1.5KG
