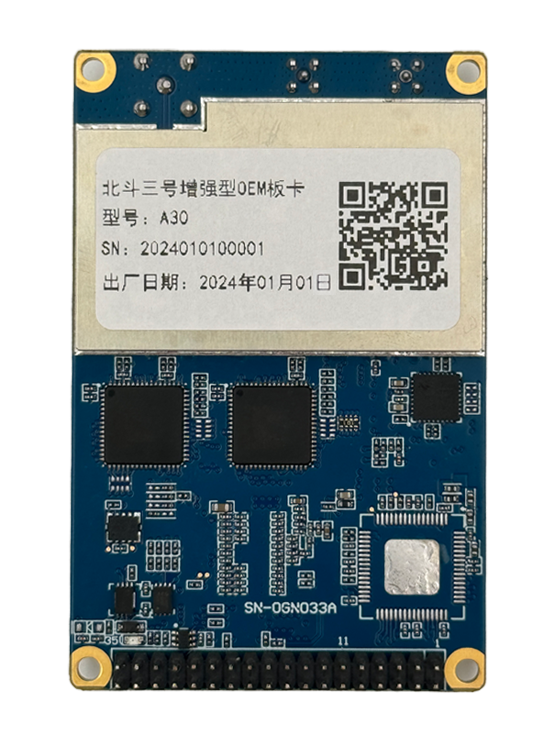

A30/31系列北斗三号增强型OEM板卡

产品型号：A30/31
A30/31系列北斗三号增强型OEM板卡，基于我公司完全自主知识产权的北斗三号综合型基带芯片设计，支持北斗三号RNSS功能、区域短报文、全球短报文功能，支持RTK及双天线测向功能，是一款高性能北斗三号接收机板卡。
产品特点
主要性能
参数配置



  A30/31系列北斗三号增强型OEM板卡，基于我公司完全自主知识产权的北斗三号综合型基带芯片设计，支持北斗三号RNSS功能、区域短报文、全球短报文功能，支持RTK及双天线测向功能，是一款高性能北斗三号接收机板卡。能够支持北斗三号_B1、B2、B3、Lf1～Lf4频点，同时能兼容GPS_L1频点C/A码、GLONASS_L1、Galileo_E1 等多系统多频点。该接收机外形尺寸紧凑，物理尺寸仅为46mm×71mm×12.5mm，方便用户集成，是特种小型化应用的理想解决方案。



主要功能

  • 具备接收 RNSS、区域短报文、全球短报文功能；
  • 具备接收北斗三号_B1、B2、B3、GPS_L1、GLONASS_L1、Galileo_E1信号进行实时定位、测速和授时功能；
  • 具备接收北斗SBAS 信号进行星基增强定位功能；
  • 具有接收外部差分信息实现伪距差分RTD和载波相位差分RTK定位功能；
  • 具备接入双天线进行定向功能；
  • 具备组播、通播及兼收功能；
  • 具备系统完好性信息处理和自主完好性监测（RAIM）功能；
  • 具备单频、双频组合定位的工作模式；
  • 具备伪距、载波相位观测量输出功能。







RNSS性能指标
捕获灵敏度 B1C：≤-143dBm
跟踪灵敏度 B1C：≤-155dBm
冷启动首次定位时间 B1C：≤25s
热启动首次定位时间 B1C：≤2s
重捕获时间 B1C：≤2s(95%)
单点定位精度 水平：≤8m(95%)；垂直：≤9m(95%)
北斗RN双频定位精度 水平：≤4m(95%)；垂直：≤6m(95%)
测速精度 ≤0.2m/s
载波相位精度 ≤0.01周 (RMS）
伪距精度 ≤0.10m (RMS）
RTD定位精度(95%，PDOP≤4) 水平：≤2m(95%)；垂直：≤2m(95%)
SBAS 定位精度(95%，PDOP≤4) 水平：≤2.5m(95%)；垂直：≤4.0m(95%)
抗干扰性能（信号电平-133dBm）
 支持抗 B1频点、B3频点带内窄带干扰、突发式干扰和欺骗式干扰，对于窄带干扰，抗窄带能力不低于75dB（A31板卡）；
对于欺骗式干扰，干扰信号相对卫星信号的功率强-5～10dB，相对于卫星信号的最小时延 1.5 个基码宽度；
可消除延迟在一定范围内的多径对原始观测量的影响，多径相对于直达信号的最小延迟要求优于0.5个基码宽度。
数据更新率 1Hz、2Hz、10Hz 可配（默认 1Hz）
通道数 总支持通道数不少于120个
区域短报文性能指标
首次捕获时间 S2C：≤2s
重捕获时间 S2C：≤1s
接收灵敏度


 专用段 24kbps 信息帧，误码率：≤1×10-5 （信号功率-123.8dBm）
专用段 16kbps 信息帧，误码率：≤1×10-5 （信号功率-127.5dBm）
专用段 8kbps 信息帧，误码率：≤1×10-5 （信号功率-130dBm）
窄带抗干扰
 不低于60dB（A31板卡）
接收通道数 14 个
区域短报文电文长度 1000汉字
指挥功能 支持500下属用户
全球短报文性能指标
接收灵敏度 误码率：≤1×10-5 （信号功率-127.8dBm）
全球短报文信息处理 支持单次报文长度：40汉字
RTK定位性能指标
RTK定位精度(RMS)
 静态 8mm +1×10-6D（D为基线长度）
15mm +1×10-6D（D为基线长度）
动态 15mm+1×10-6D（D为基线长度）
30mm+1×10-6D（D为基线长度）
冷启动（直捕）初始化时间 ≤105s
数据输出频度 1Hz、2Hz、10Hz可配，默认1Hz
定向性能指标
定向精度

静态

≤0.15°/m

动态

≤0. 3°/m
冷启动（直捕）初始化时间 ≤105s
定向数据输出频度 1Hz、2Hz、10Hz可配，默认1Hz
授时性能指标
授时精度 优于20ns
信号特性 3.3V_LVTTL 电平
脉冲宽度 0～500ms 可配(默认1ms宽度)
脉冲极性 上升/下降沿可配置（默认上升沿）
电源特性
电源输入 5V±0.5V
平均功耗 A30：≤3.5W
A31: ≤4.0W
馈电特性 馈电电压：+5.0V±0.5V
馈电电流：≥350mA
环境适应性
工作温度 -40℃～+85℃
贮存温度 -55℃～+85℃





A30/31北斗三号增强型OEM板卡具体配置参数如下表所示，用户可根据实际需求进行选择。





功能项 功能要求 A30 A31
定位功能 多系统多频点 PVT 定位 ● ●
星基增强SBAS定位、伪距差分RTD定位 ● ●
载波相位差分RTK定位 ○ ○
定向功能 双天线定向 ● ●
短报文功能 支持区域短报文、全球短报文通信功能；支持位置报告、应急搜救功能；支持指挥功能 ● ●
信号类型 B1I、B1C、B2b、B3I ● ●
S2C、Lf1～Lf4 ● ●
GPS_L1 C/A、GLONASS_L1、Galileo_E1 OS ○ ○

动态性能

 低动态：速度≤515m/s，加速度≤4g ● ●
中动态：速度≤1720m/s，加速度≤30g, 加加速度≤3g/s ● ●
高动态：速度≤8160m/s；加速度≤50g；加加速度≤50g/s ○ ○
抗干扰 B3 抗窄带干扰：干信比优于 75dB
S 抗窄带干扰：干信比优于 60dB		 - ●
欺骗式干扰：干扰信号相对卫星信号的功率强-5～10dB，相对于卫星信号的最小时延 1.5 个基码宽度 ● ●
抗多径干扰：多径相对于直达信号的最小延迟要求优于 0.5 个基码宽度 ● ●
数据更新率 默认1Hz，1Hz、2Hz、10Hz可配 ● ●
原始观测量输出 输出原始伪距观测值和载波相位数据 ● ●
授时输出 脉宽0～500ms可配（默认1ms），精度优于20ns（95%） ● ●
对时输出 默认输出IRIG-B（DC）码，用于B码对时 ● ●







注：“●”为标配； “-”为不支持 ；“○”为选配
